解决方案 / Solution
H-Flow是一款基于连续流动微反应加氢技术的全自动微反应加氢仪。仪器基于微反应加氢技术，将高纯氢气与连续流动的反应物在装有催化剂的微填充柱内混合并发生反应，结合全流程自动控制、在线实时检测、样品自动采集功能让加氢反应从此变得安全、高效、节能。本仪器适用于实验室内加氢工艺开发及催化剂快速筛选，同时，高通量版可实现通风橱内加氢产品公斤级定制生产。

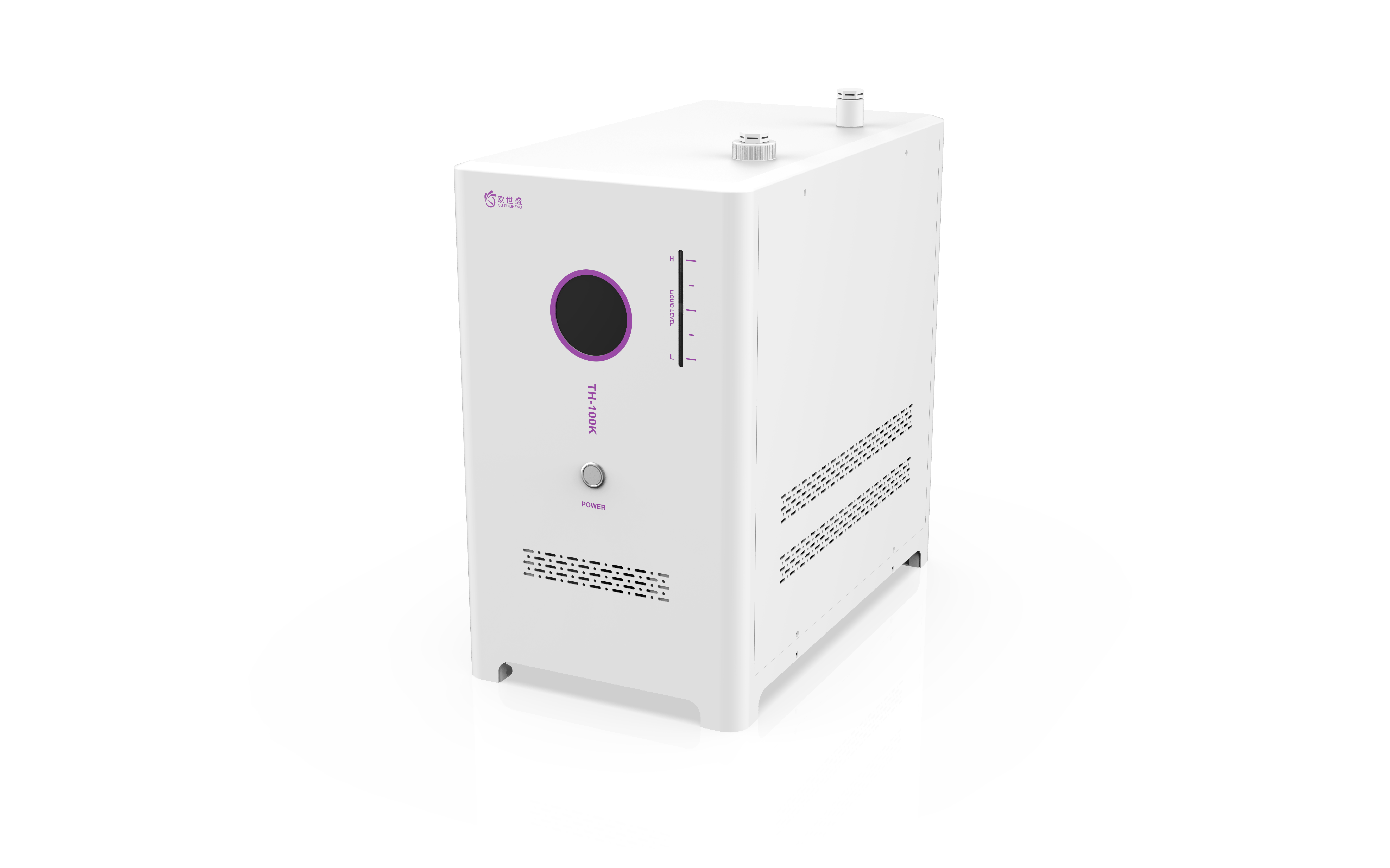

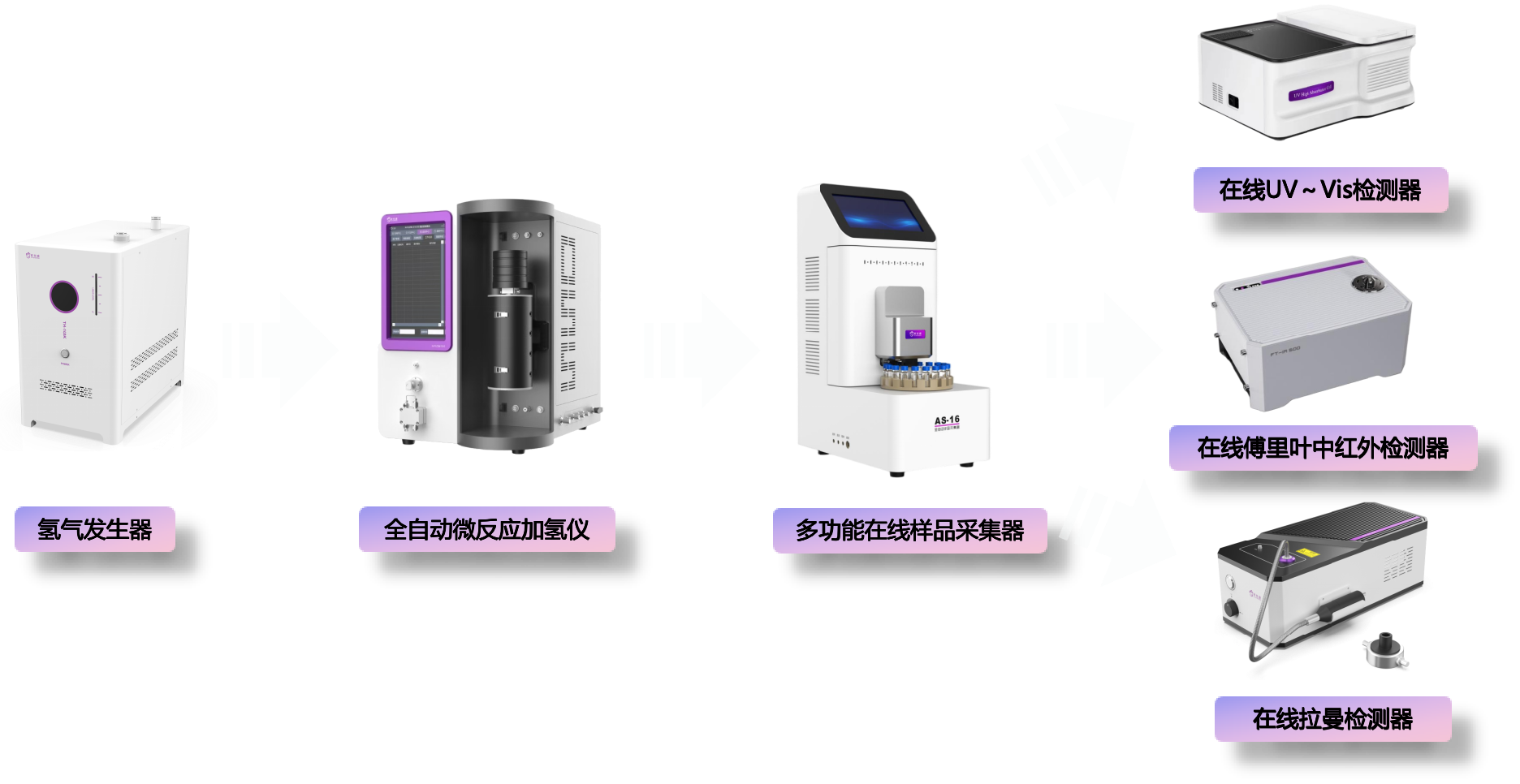

氢气发生器
质子膜电解水制氢，氢气纯度达到99.999%
最高10 MPa工作压力，取代实验室高压氢气钢瓶
随用随产，最低储氢量条件下，实现高压供气
双电气控制系统，确保发生器运行绝对安全
内置水位、水质及氢气检测器，保障设备安全运行

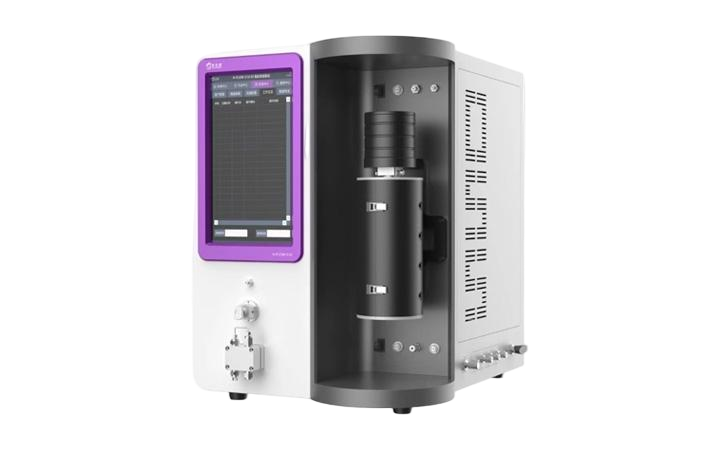

全自动加氢仪
缩短反应时间至3min内
体积小，可放置通风橱内工作
适用于均相/非均相加氢
工作条件：200℃温度、10MPa压力

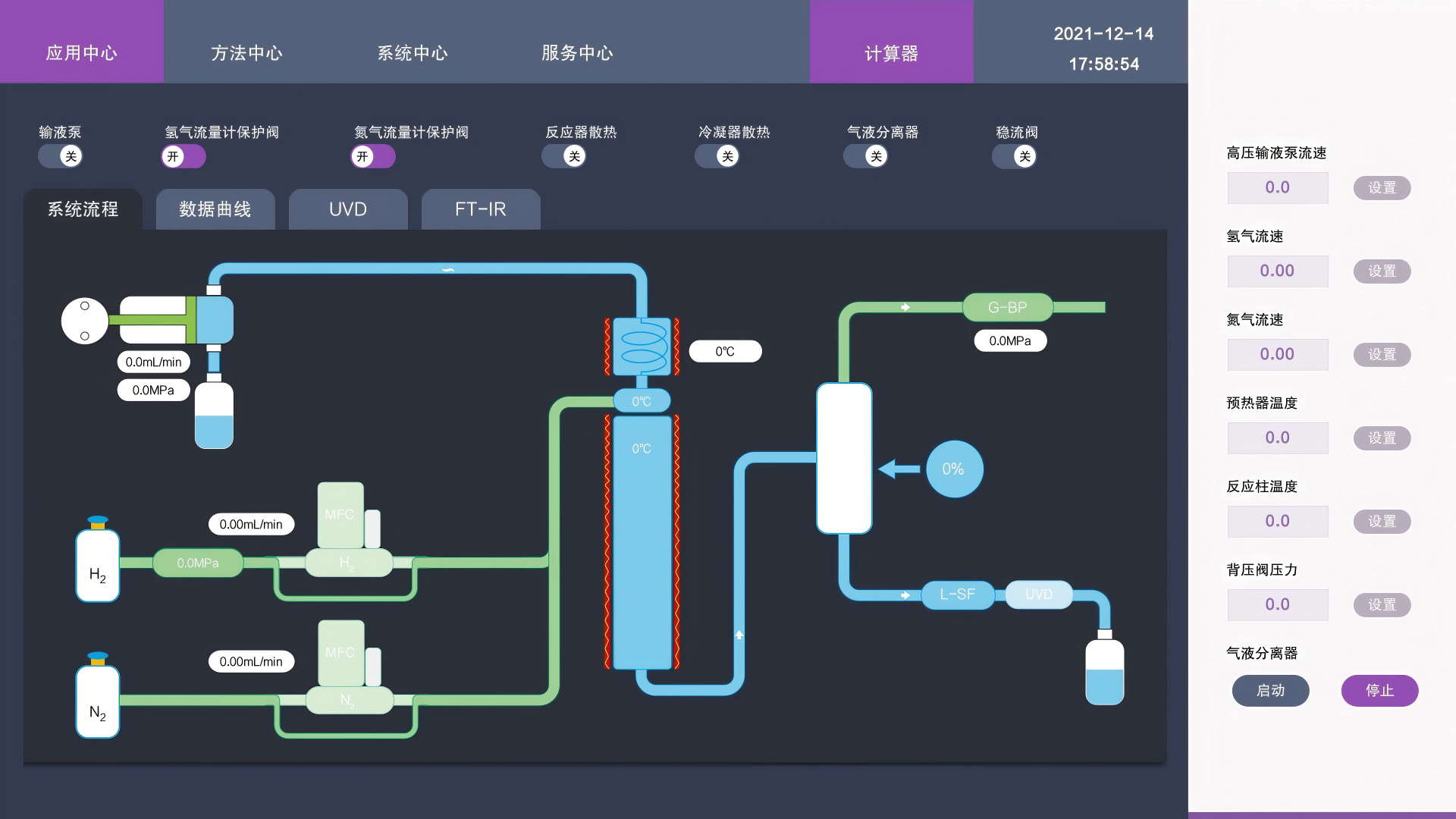

加氢过程全流程控制，避免批次差异
可实现条件筛选mg和g级产品制备及催化剂寿命评价
多功能在线样品采集器
具有目标产品的定容、稀释、淬灭
全定量环六通阀取样，精准定量采集样品
内置自动清洗单元，避免样品交叉污染
无人值守定时取样，有效降低人工成本
最大100位样品瓶，与气相、液相、质谱自动进样瓶兼容
在线UV～Vis检测器
检测浓度上限是传统离线检测浓度的 50~100 倍
低杂散光单色器，提高在线紫外检测器动态范围
最小100 μm光程深紫外石英流通池，适用于高浓度样品在线检测
在线控制软件，内置化学计量学方法，实时计算被测样品含量浓度值
低功耗脉冲氙灯作为光源其脉冲寿命超过 10 亿次可连续工作 5 年以上
通过数学算法拟合，可将半重叠样品吸收峰分开提高光谱分辨率
在线傅里叶中红外检测器
适用于还原或显色反应的连续在线检测
DiamondATR光学材料，适应不同工业现场使用
全反射镜光学系统，抗氧化性强，光学性能更稳定
可搭载高灵敏度室温检测器或电制冷MCT检测器适用于微量化合物检测
在线拉曼检测器
通道光学设计，实现四个产线或反应釜的同步分析，检测效率提升400%
低荧光干扰的532nm/785nm稳频激光，穿透玻璃/聚合物包装，获取物料分子指纹，信噪比>2000:1
光谱仪与激光器端配高速快门（响应时间<9ms），激光防护技术确保安全与数据纯净
IP65防护机身配合三重散热抗振设计，适应-25℃~50℃的严苛环境
集成多变量分析引擎，自动解析与实时浓度预测，自动生成GMP合规报告

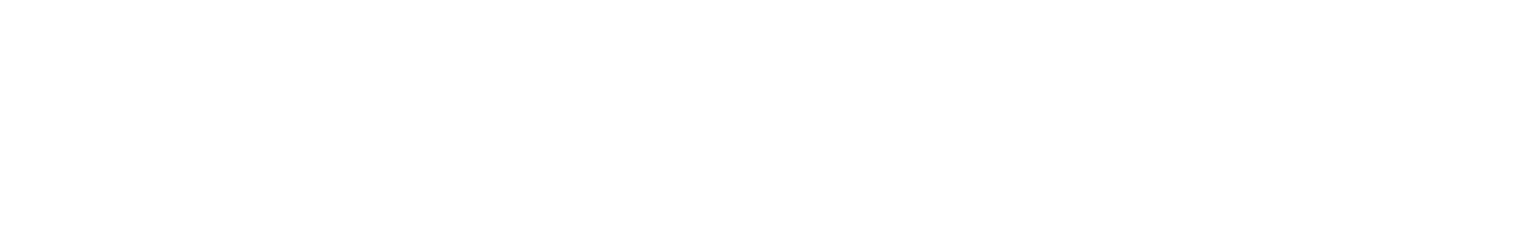

反应时间大幅缩短至1~3 min
选择性及收率明显提高

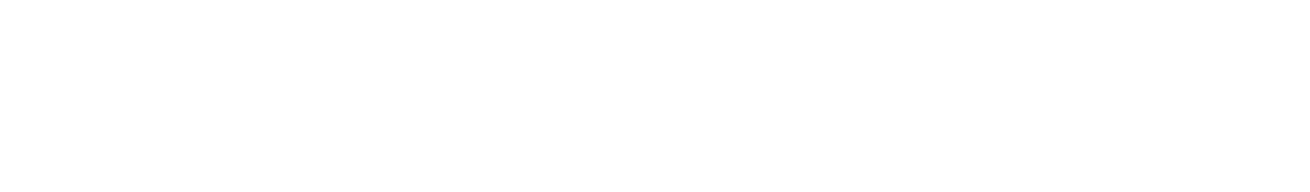

负载镍代替雷尼镍，安全性大幅提升，反应时间大幅缩短，选择性及收率明显提高，催化剂寿命可达1000小时以上

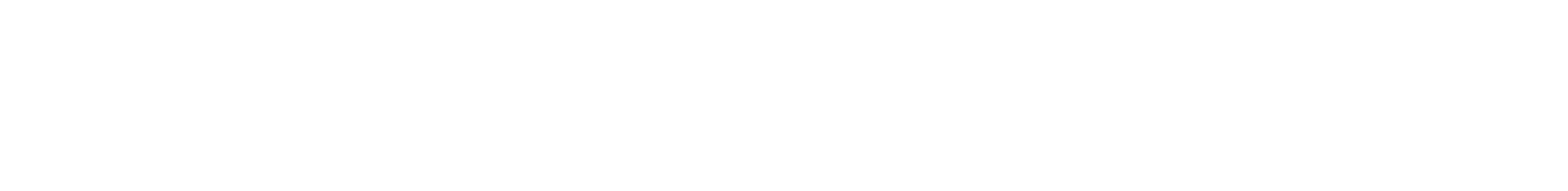

醛酮到胺的直接转化，高效构建C−N键，反应时间大幅缩短，选择性及收率明显提高
催化剂成本大幅降低70~90%,可选择性合成伯胺或仲胺

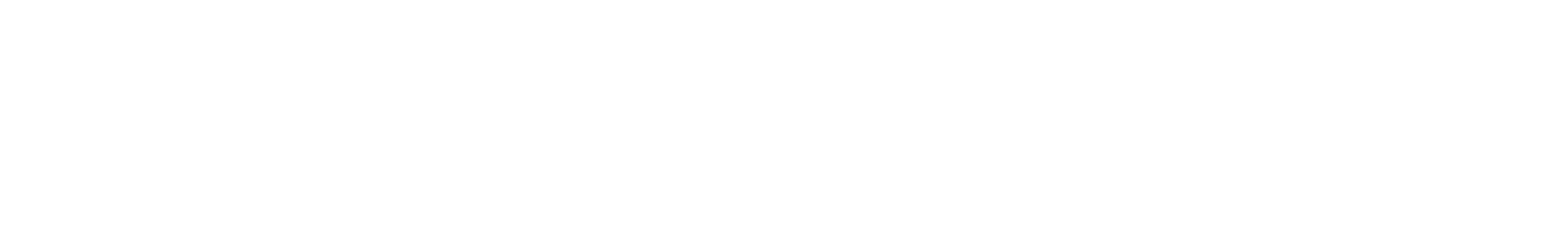

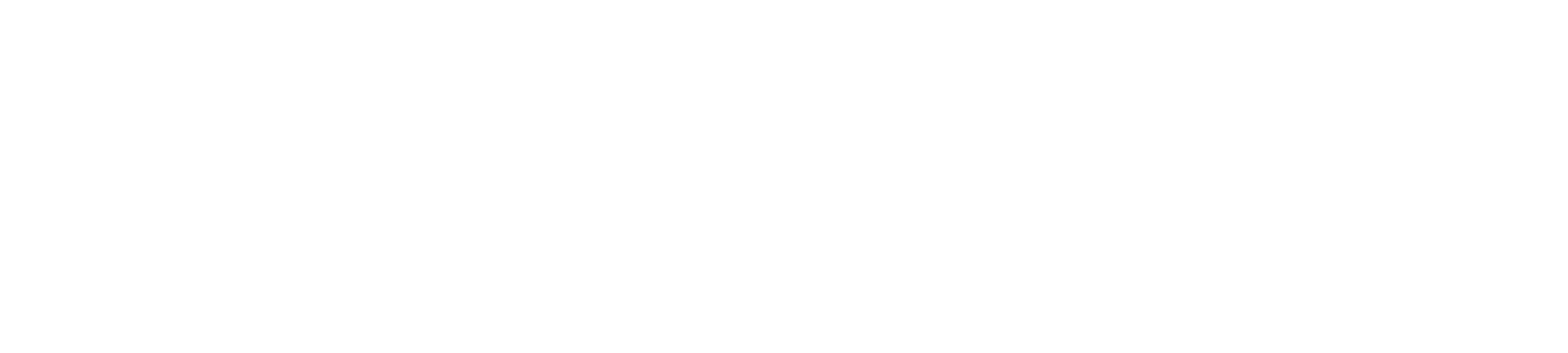

与加氢釜相比，此类型反应时间大大缩短（从30~48 h减少到3 min）；催化剂成本大幅降低（成本为原来的10~30%）收率提高5~10%

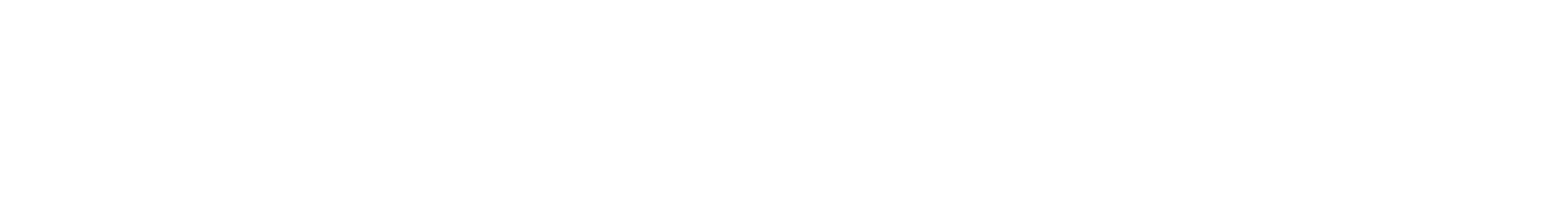

反应时间大大缩短,镍基催化剂成本降低
大幅降低反应的危险性和提高收率

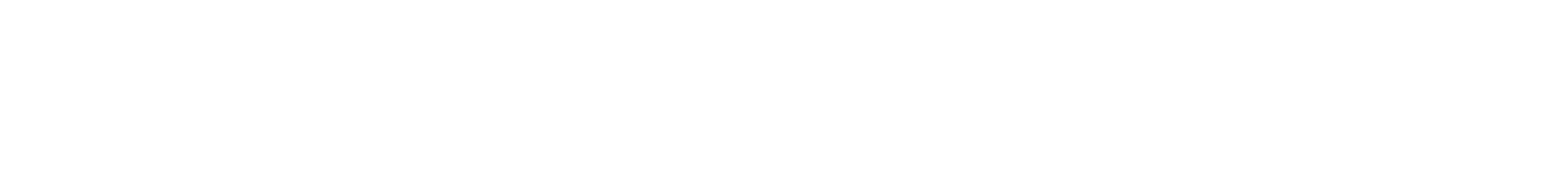

反应时间大大缩短至3min
大幅降低反应的危险性和提高收率
反应时间大大缩短
大幅降低反应的危险性和提高收率
| 型号 | H-FLOW-S10 | H-FLOW-H10 | H-FLOW-S50 | H-FLOW-H50 |
|---|---|---|---|---|
| 输液泵类型 | 双柱塞高压恒流输液泵 | |||
| 进液数量 | 1路 | |||
| 进气数量 | 2路 | |||
| 油浴接口 | - | R1/4外螺纹(标配)、R1/4内螺纹、10mm卡套(可选) | ||
| 管路材质 | 316L | C276 | 316L | C276 |
| 系统耐压(全自动背压) | ≤10 MPa(标配)、20 MPa(可选) | |||
| 工作压力(全自动背压) | ≤8MPa(标配)、18 MPa(可选) | |||
| 预热器温度 | 室温-200°C | |||
| 反应器温度 | 室温-200°C | |||
| 催化剂颗粒粒径 | 0.2-2 mm | |||
| 气液分离器 | 一级分离 | |||
| 通讯接口 | DB9 (RS485), 2个 USB-typeA, 2个 | USB-typeA, 1个 网口LAN (RJ45), 1个 | ||
| 尺寸(深x宽x高)mm | 550x430x625 | 600x484x725 | ||
| 备注 | 净重63.0 Kg 毛重83.0 Kg 功率1800 W | 净重72.0Kg毛重92.0Kg功率800W | ||
