1、连续流合成呋喃二羧酸二甲酯（FDME）

在反应之前，将Pt1Co@C粉末制成球团，粉碎，并筛选成20-30目大小的颗粒。流动相用HMF和甲醇（0.04 g/mL）配制而成。反应时将0.12 g催化剂装入填充柱并加热到110℃，同时以0.3 mL/min的速率输送流动相，并且以30 mL/min（标准温度和压力下）的速率通入氧气，保持反应压力为0.5 MPa。

 2、连续流合成对苯二甲酸二甲酯（DMT）

在反应之前，将Pt1Co@C粉末制成球团，粉碎，并筛选成20-30目大小的颗粒。流动相用1,4-苯二甲醇和甲醇（0.025 g/mL）配制而成。反应时将0.14 g催化剂装入填充柱中，加热到90℃，同时以0.4 mL/min的速率输送流动相，并且以30 mL/min（标准温度和压力下）的速率通入氧气，保持反应压力为0.3 MPa。

 3、连续流合成 2-呋喃甲酸甲酯（MF）

在反应之前，将Pt1Co@C粉末制成球团，粉碎，并筛选成20-30目大小的颗粒。流动相用糠醛和甲醇（0.04 g/mL）配制而成。反应时0.10 g催化剂被装入填充柱中，加热到90℃，同时以0.3 mL/min的速率输送流动相，并且以30 mL/min（标准温度和压力下）的速率通入氧气，保持反应压力为0.3 MPa。

 4、连续流合成苯甲酸甲酯（BEME）

在反应之前，将Pt1Co@C粉末制成球团，粉碎，并筛选成20-30目大小的颗粒。流动相用苯甲酸（BA）和甲醇（0.05 g/mL）配制而成。反应时将0.12 g催化剂装入填充柱中并加热到90℃，同时以0.5 mL/min的速率输送流动相，并且以30 mL/min（标准温度和压力下）的速率通入氧气，保持反应压力为0.3 MPa。

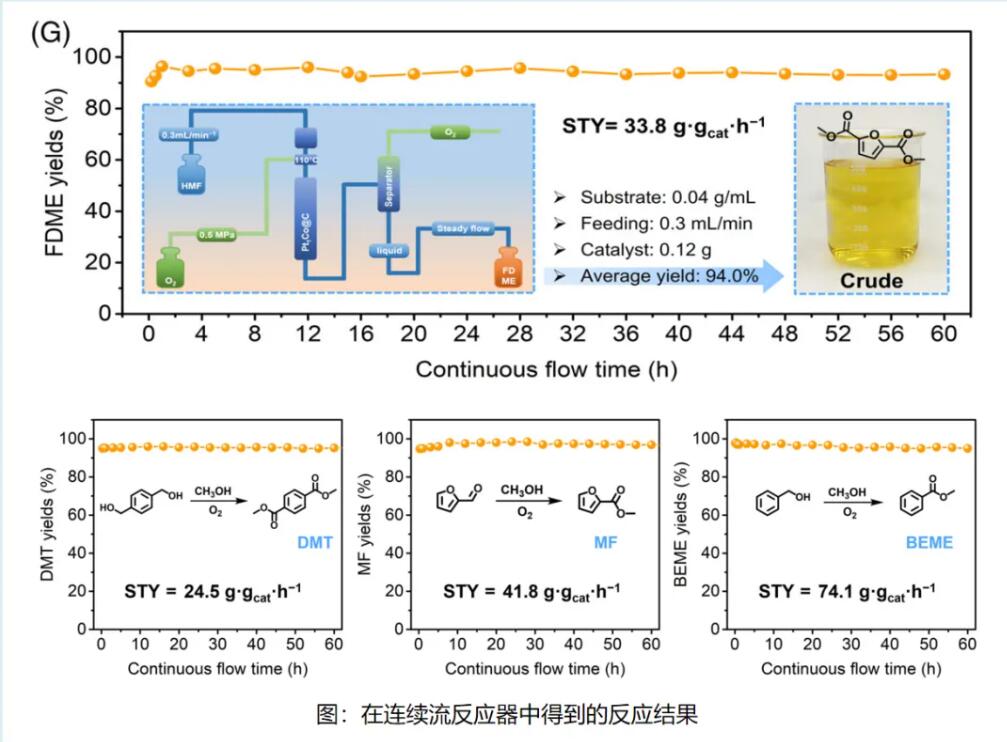

此外，对苯二甲酸二甲酯（DMT）、2-呋喃甲酸甲酯（MF）和苯甲酸甲酯（BEME）的最高时空产率分别为24.5、41.8和74.1 g•g_cat^-1•h^-1。这些结果突出了该催化体系在各种氧化酯化反应中的应用潜力。
